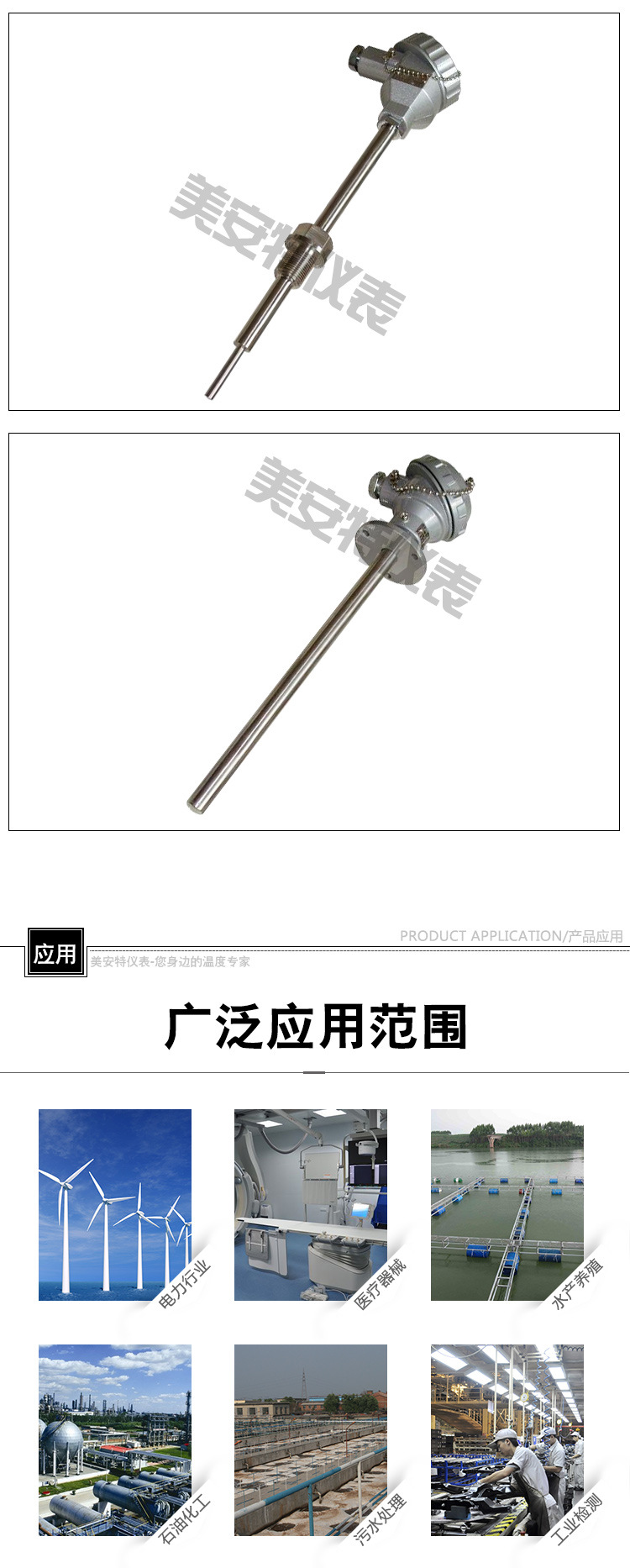

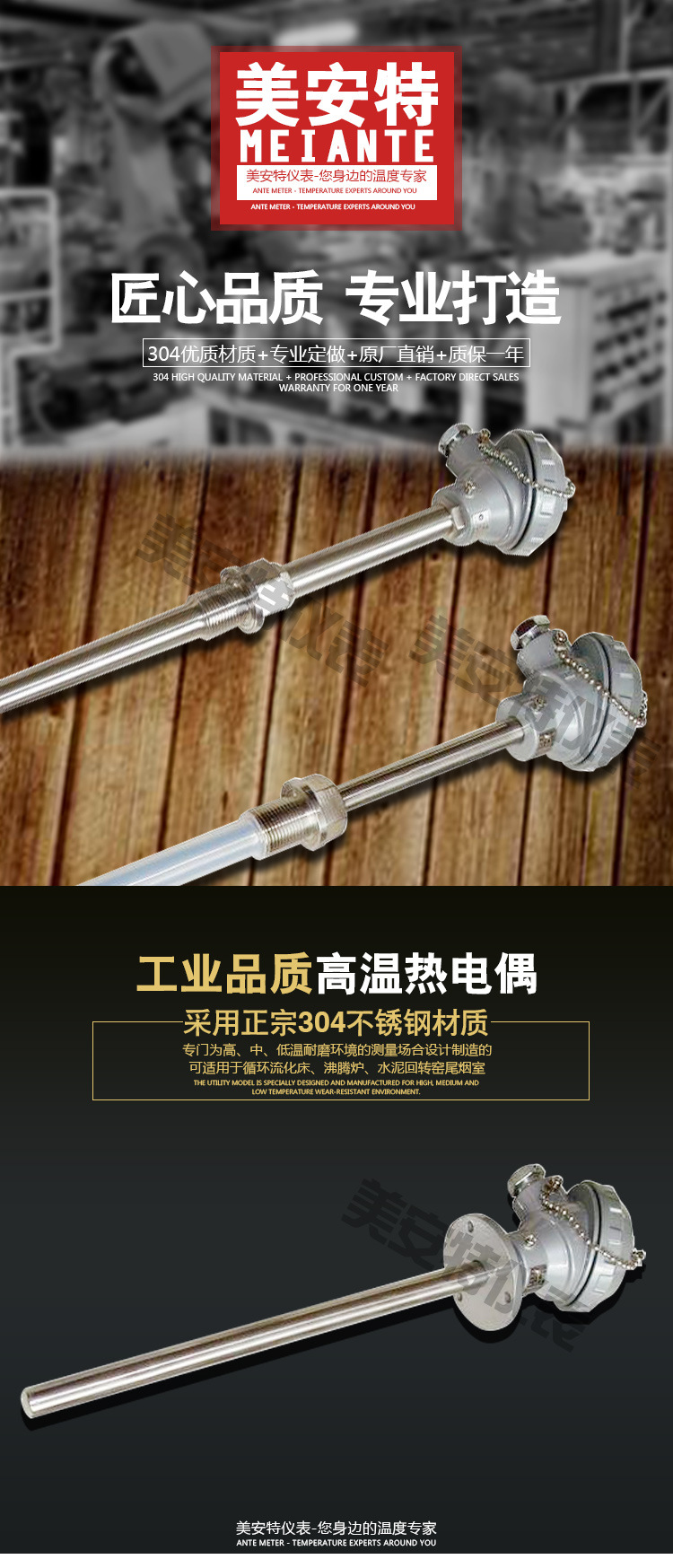

高温热电偶

发布时间:2020-07-14

高温热电偶订购热线:131-5134-2466

立即咨询
高温热电偶产品详情




一、仪表概述:
真空炉专用热电偶是为真空炉用户专门设计的专用热电偶。随着磁性材料行业的迅速发展,真空烧结炉的用户越来越多,真空炉用户调查中听从了广大用户的意见,增加真空炉热电偶这一新产品,与真空炉配套使用。

真空炉专用热电偶进口真空炉的压升率小于0.268Pa/h。因采用实体气体化结构及密封性极强的接线方式,保证热电偶的压升率小于0.1Pa/h,可以有效地保证不破坏炉内的真空度。因此,该系列产品主要适用于高温真空及热处理等各种真空炉的温度测量,可替代价格昂贵的进口产品。

二、结构原理:
热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。

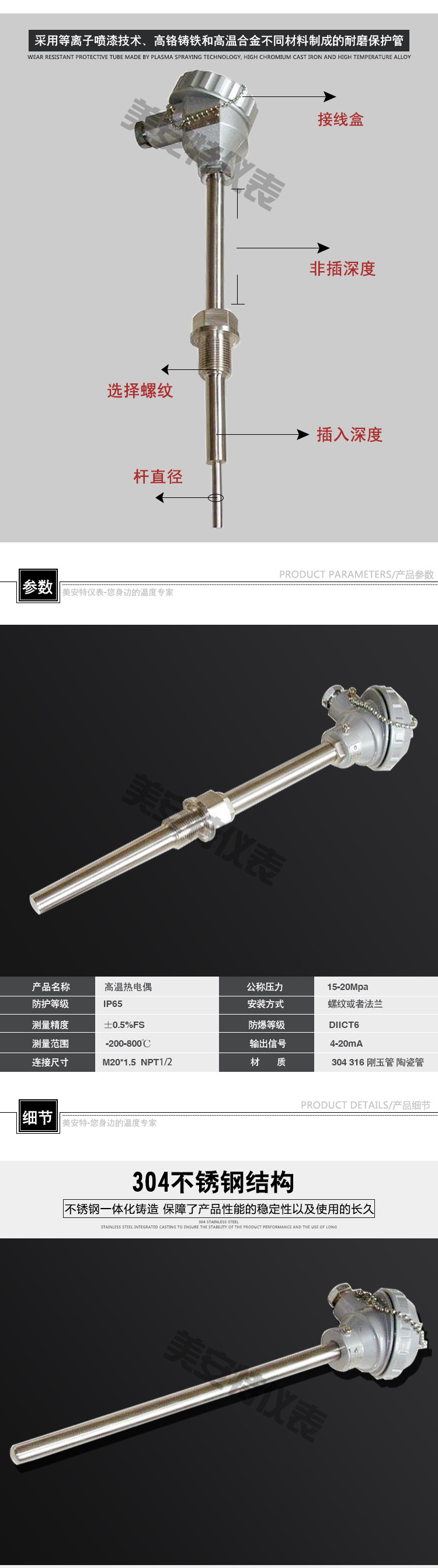

热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。

三、性能特点:
1、选用符合IEC国际标准分度号(S)的铂铑;
2、采用装配式结构,零件分解性能好,便于更换;
3、实用美观的特种耐热不锈钢密封结构,可在1300℃时长期使用。

四、技术指标:
1、精度等级:±0.25%t;
2、测温范围:0℃~1300℃ ;
3、分 度号:S;
4、连接方式:法兰连接PN1.0;DN10;
5、电气接口:M16×1.5。
五、使用注意事项及安装要求:
1、在使用热电偶补偿导线时必须注意型号相配,极性不能接错,补偿导线与热电偶连接端的温度不能超过100℃。
2、当用时间常数大的热电偶测温或控温时,仪表显示的温度虽然波动很小,但实际炉温的波动可能很大。为了准确的测量温度,应当选择时间常数小的热电偶。
3、按照仪表接线图进行正确接线通电后,仪表先是显示仪表的热电偶分度号,接着显示仪表量程范围,再测仪表下排的数码管显示设定温度,仪表上排数码管显示测量温度。
4、热电偶不能安装在被测介质很少流动的区域内,当用热电偶测量管内气体温度时,必须使热电偶逆着流速方向安装,而且充分与气体接触。
5、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门
6、依据中间导体定律,在热电偶实际测温应用中,常采用热端焊接、冷端开路的形式,冷端经连接导线与显示仪表连接构成测温系统。
