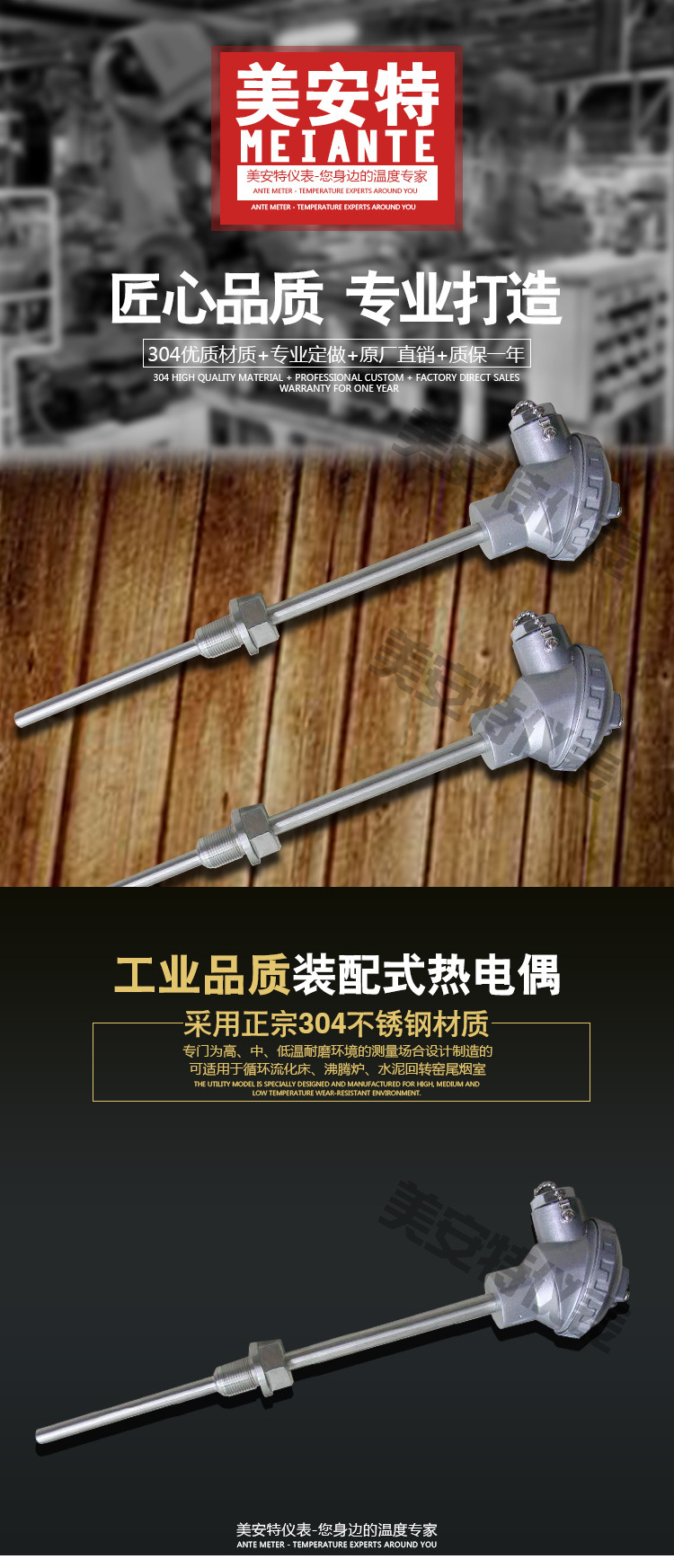

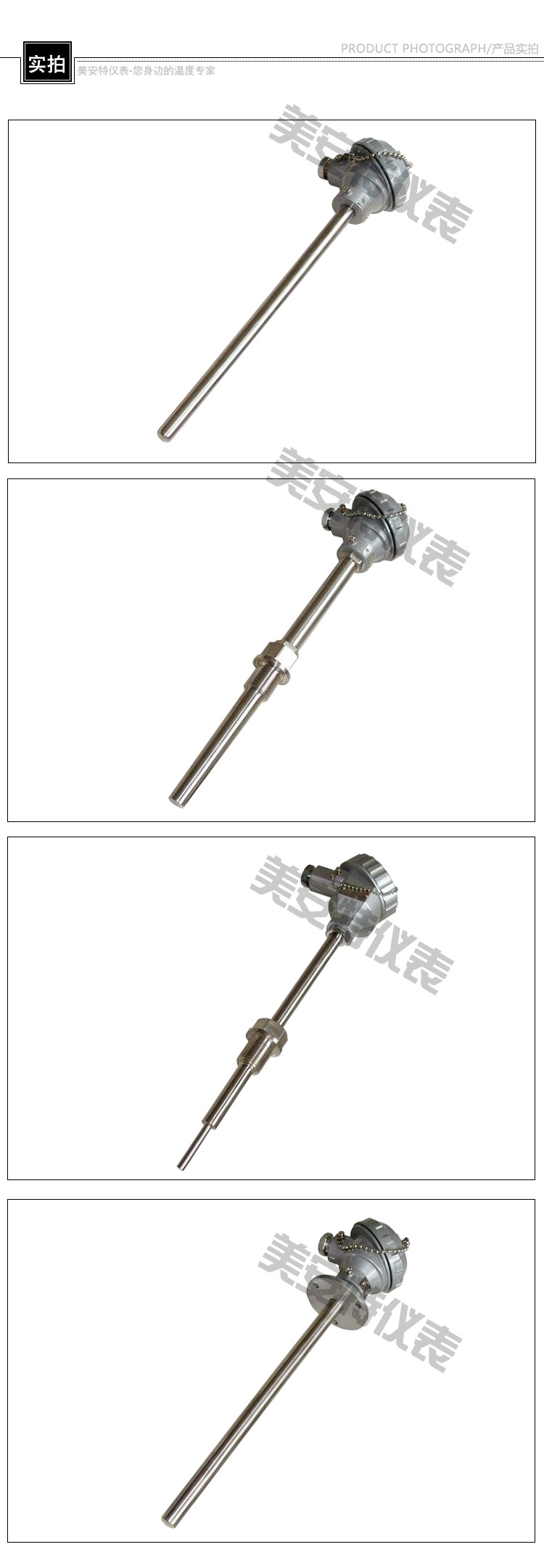

装配热电偶

发布时间:2020-06-18 02:43:52

装配热电偶订购热线:139-1515-7699

立即咨询
装配热电偶产品详情




一、仪表概述:
装配热电偶作为一种温度传感器,通常和显示仪表,记录仪表和电子调节器配套使用。装配式热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。根据国家规定,生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。装配式热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
二、测量原理:
装配热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。
热电动势将随着测量端温度升高而增长,热电动势的大小只与热电偶导体材质以及两端温差有关,与热电极的长度、直径无装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构,并配以各种安装固定装置组成。

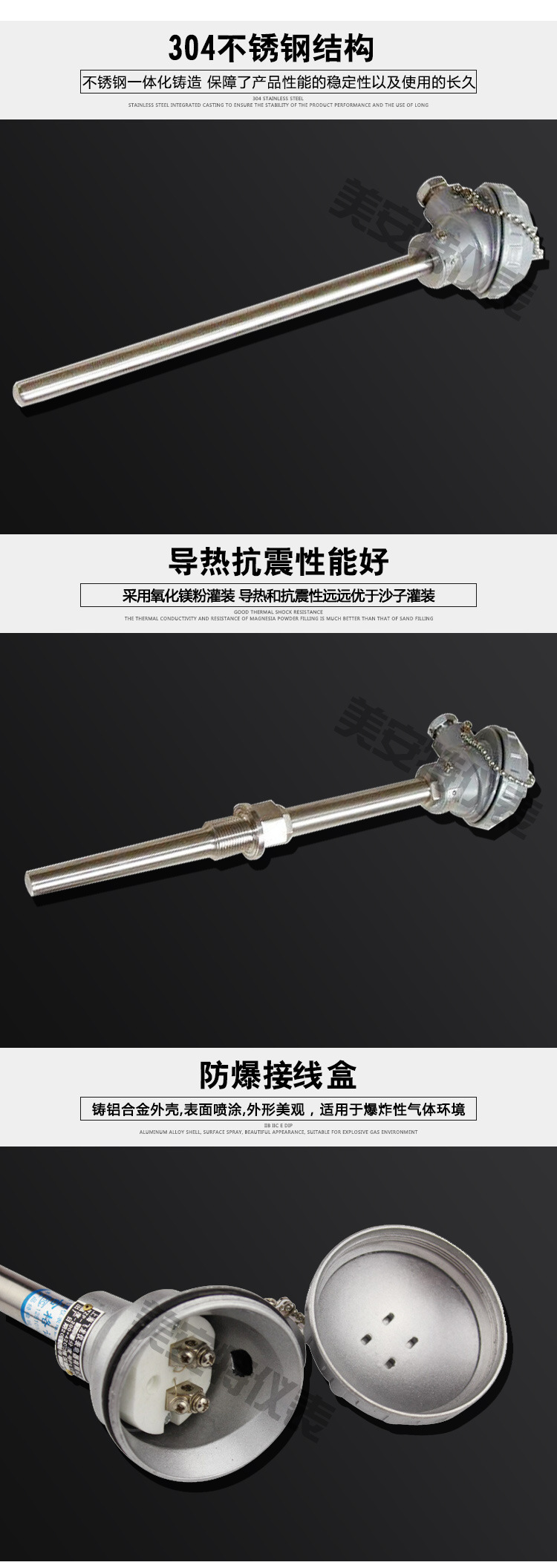

三、性能特点:
1、装配简单,更换方便;
2、压簧式感温元件,抗振性能好;
3、测温范围大;
4、机械强度高,耐压性能好。

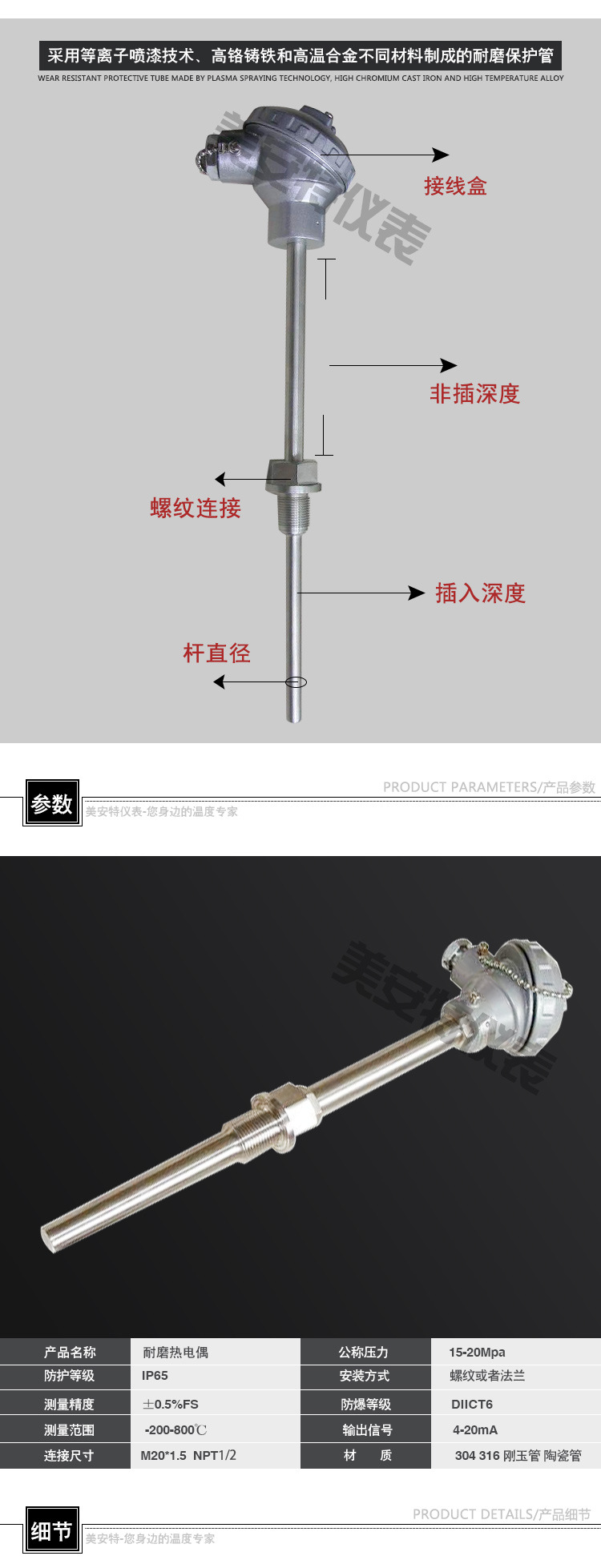

四、技术指标:
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

五、安装方法:
1、首先应测量好热电偶法兰或者螺纹螺牙的尺寸,加工配套好法兰或者螺纹底座.
2、要根据法兰或者螺纹底座的尺寸,在需要测量的管道上开孔.
3、法兰或者螺牙座的焊接.把法兰座或者螺纹底座插入已开好孔内,把法兰座或者螺纹底座与被测量的管道焊接好.
4、把热电偶用螺栓紧固或者螺纹旋进已焊接好的螺纹底座.
5、按照接线图将热电偶的接线盒接好线,并与表盘上相对应的显示仪表连接.注意接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过100℃范围.接线盒的出线孔应防因密封不良,水汽灰尘等沉积造成接线端子短路。

六、安装要求:

对于热电偶的安装;应注意热电偶的安装使用中的几个细节;有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作.要满足以下要求,在选择对热电偶的安装部位和插入深度时要注意以下2点:
1、带有保护套管的热电偶有传热和散热损失,为了减少测量误差,热电偶应该有足够的插入深度。
a、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。
b、假如需要测量是烟道内烟气的温度,尽管烟道直径为1000mm,热电偶插入深度500mm即可。
c、对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是100毫米,那热电偶插入深度应选择50~100毫米(应考虑到安装底座或法兰的尺寸)。
d、对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套管对流体的阻力和防止保护套管在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm。
2、为了使热电偶的测量端与被测介质之间有充分的热交换,应选择合理测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶。
