铂铑热电偶

发布时间:2020-06-18 01:44:30

铂铑热电偶订购热线:139-1515-7699

立即咨询
铂铑热电偶产品详情





一、仪表概述:
铂铑热电偶又称高温贵金属热电偶,铂铑有单铂铑(铂铑10-铂铑)和双铂铑(铂铑30-铂铑6) 之分,它们作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

二、测量原理:
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。

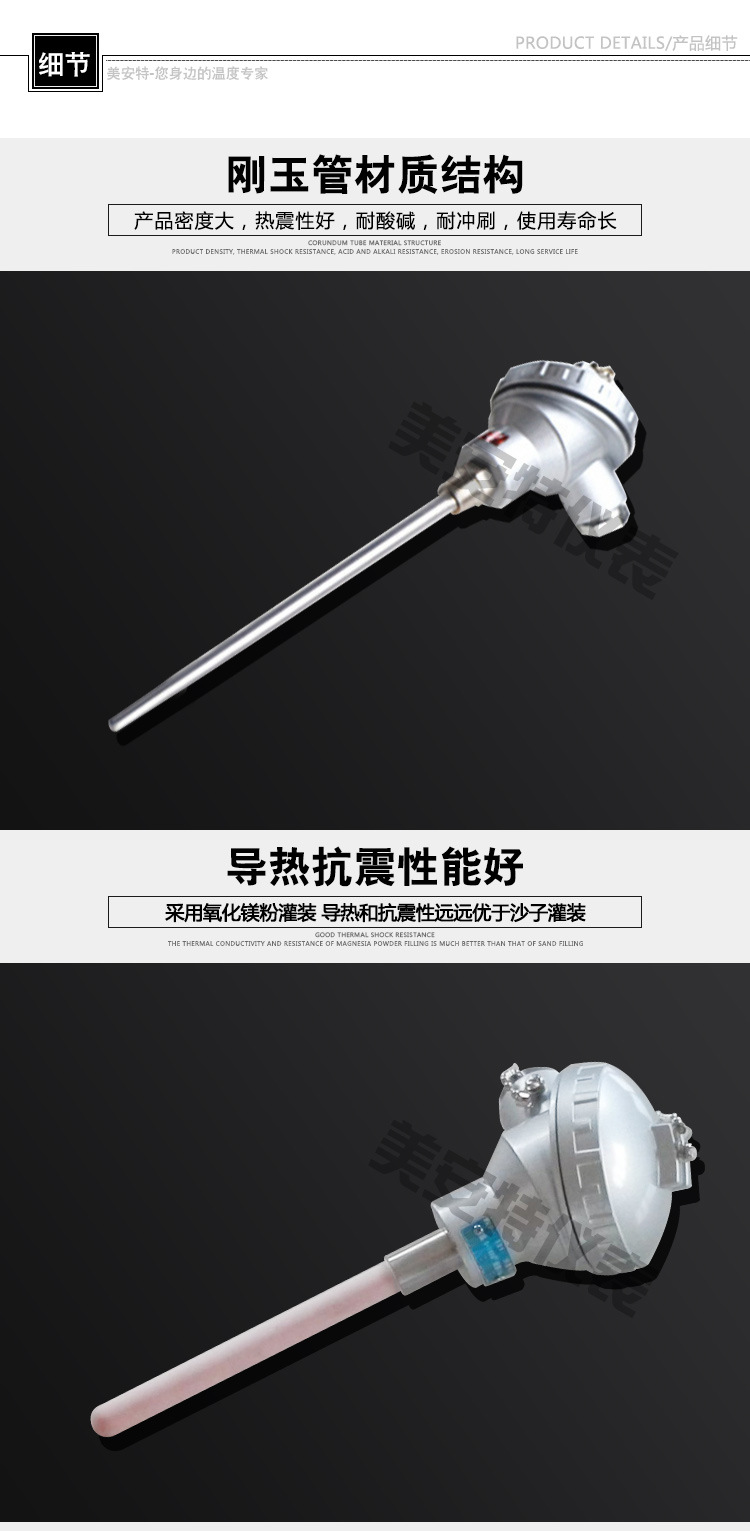

热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。
三、适用场合:
热电偶采用贵金属高纯铂金为负极,铂铑合金为正极,适用于各种生产过程中高温场合,广泛应用于粉未冶金,烧结光亮炉,真空炉,冶炼炉,玻璃,炼钢炉及陶瓷及工业盐浴炉等测温。

四、优缺点及选择:
铂铑在热电偶系列中具有准确度高,稳定性好,测温温区宽,使用寿命长,测温上限高等优点。适用于氧化性和惰性气氛中,也可短期用于真空中,但不适用于还原性气氛或含有金属或非金属蒸气气氛中。热电偶一个明显的优点是不需用补偿导线进行补偿,因为在0~50℃范围内热电势小于3μV。
缺点:铂铑不足之处是热电势,热电势率较小,灵敏读低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。
的选择:测量的温度正常在1000~1300℃时建议使用单(铂铑10-铂),测量的温度正常在1200~1600℃时建议使用双(铂铑30-铂铑6),这样在所使用的温度范围内才能保证的使用寿命。

五、技术指标:
1、测温范围: 0~1800℃;
2、测温精度:< ± 0.5% t;
3、时间常数:≤180s;
4、绝缘电阻:5MΩ (20℃ 时);
5、规格尺寸:500,750,1000,1200(mm)。

六、使用温度:
1、的使用温度为-200~1300℃。具有线性度好,热电动势较大,灵敏度较高,稳定性和均匀性较好,抗氧化性能强,价格便宜,不受短程有序化影响等优点,其综合性能优于K型热电偶,是一种很有发展前途的热电偶.N型热电偶不能直接在高温下用于硫,还原性或还原,氧化交替的气氛中和真空中。
2、故不能用EN和TN来替换。铁-康铜热电偶的覆盖测量温区为-200~1200℃,但通常使用的温度范围为0~750℃J型热电偶具有线性度好,热电动势较大,灵敏度较高,稳定性和均匀性较好,价格便宜等优点,广为用户所采用。可用于真空,氧化,还原和惰性气氛中,但正极铁在高温下氧化较快,故使用温度受到限制,也不能直接无保护地在高温下用于硫化气氛中。
3、含铑为10%,含铂为90%,负极(SN)为纯铂,故俗称单。该热电偶长期zui高使用温度为1300℃,短期zui高使用温度为1600℃。S型热电偶在热电偶系列中具有准确度高,稳定性好,测温温区宽,使用寿命长等优点。它的物理,化学性能良好,热电势稳定性及在高温下抗氧化性能好,适用于氧化性和惰性气氛中。由于具有优良的综合性能,符合国际使用温标的,长期以来曾作为国际温标的内插仪器。

七、使用注意事项及安装要求:
1、在使用热电偶补偿导线时必须注意型号相配,极性不能接错,补偿导线与热电偶连接端的温度不能超过100℃。
2、当用时间常数大的热电偶测温或控温时,仪表显示的温度虽然波动很小,但实际炉温的波动可能很大。为了准确的测量温度,应当选择时间常数小的热电偶。
3、按照仪表接线图进行正确接线通电后,仪表先是显示仪表的热电偶分度号,接着显示仪表量程范围,再测仪表下排的数码管显示设定温度,仪表上排数码管显示测量温度。
4、热电偶不能安装在被测介质很少流动的区域内,当用热电偶测量管内气体温度时,必须使热电偶逆着流速方向安装,而且充分与气体接触。
5、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门
6、依据中间导体定律,在热电偶实际测温应用中,常采用热端焊接、冷端开路的形式,冷端经连接导线与显示仪表连接构成测温系统。
