热电阻

发布时间:2020-07-14

热电阻订购热线:131-5134-2466

立即咨询

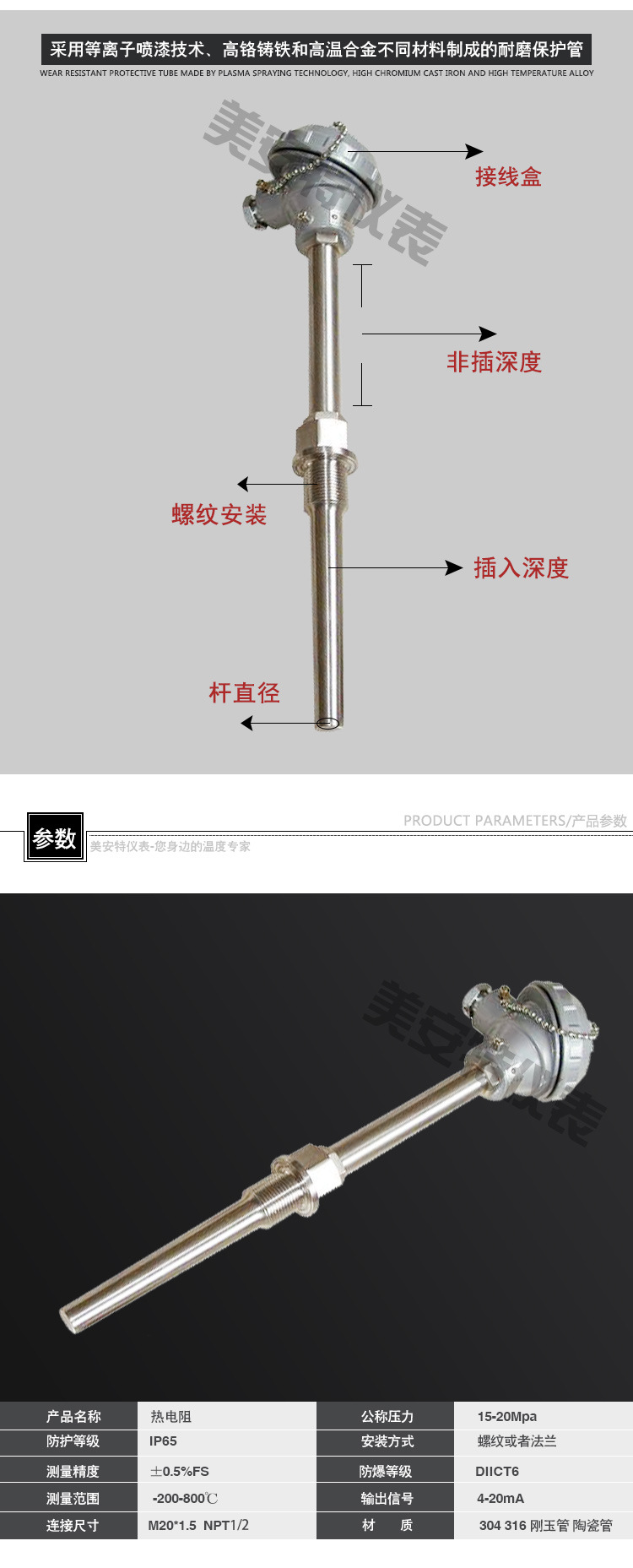

热电阻产品详情




一、仪表概述:
铠装热电阻可用于测量-200-600℃范围内温度,可直接用铜导线和二次仪表连接使用,由于具有良好的电输出特性,可为显示仪表、记录仪、调节仪、扫描器、数据记录仪以及电脑提供*的温度变化信号。
二、测量原理:
铠装热电阻在温度作用下,热电阻丝的电阻随之变化而变化,显示仪表将会指示热电阻产生的电阻值所对应的温度值。
三、适用场合:
热电阻的外保护套采有不锈钢,内充满高密度氧化物质绝缘体,因此,具有很强的抗污染性能和机械强度,适合安装在环境恶劣的场合。
四、性能特点:
1、热响应时间快,减小动态误差;
2、直径小、长度不受限制;
3、测量*度高;
4、进口薄膜电阻元件,性能可靠稳定。
五、热响应时间:
在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%所需要的时间,称为热响应时间,用t0.5表示。
六、公称压力:
一般是指在常温下,保护管所能承受静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方式、置入深度以及被测介质的流速、种类有关。
七、热电阻绝缘电阻:
1、常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度应在15~35℃范围内,相对湿度应不大于80%,常温绝缘值应不小于100MΩ。
2、热电阻允许通过电流:
3、通过铂电阻测量电流zui大不超过5mA。
备注:关于本型号具体技术要求(如简易端子、防濺式接线盒、防水式接线盒等)可与公司洽询。

八、技术指标:
产品执行标准:
IEC751;
JB/T8623-1997;
JB/T8622-1997;
常温绝缘电阻;
热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。

九、安装方法:
1、首先应测量好热电阻法兰或者螺纹螺牙的尺寸,加工配套好法兰或者螺纹底座.
2、要根据法兰或者螺纹底座的尺寸,在需要测量的管道上开孔.
3、法兰或者螺牙座的焊接.把法兰座或者螺纹底座插入已开好孔内,把法兰座或者螺纹底座与被测量的管道焊接好.
4、把热电阻用螺栓紧固或者螺纹旋进已焊接好的螺纹底座.
5、按照接线图将热电阻的接线盒接好线,并与表盘上相对应的显示仪表连接.注意接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过100℃范围.接线盒的出线孔应防因密封不良,水汽灰尘等沉积造成接线端子短路。
