电接点双金属温度计产品详情
一、仪表概述:
电接点远传双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。电接点双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震电接点双金属温度计两种。
二、测量原理:
电接点远传双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及动触点转动,在标度盘上指示出温度的变化值,当其与定触点(上、下限定触点)接触或断开时的瞬时,使电路系统中的继电器及接触器动作,以达到自动控制和报警目的。
三、适用场合:
双金属温度计是一款常用于生产现场温度不是很高的场合内的检测仪表,可以直接测量气体、蒸汽的温度,测量温度一般在零下80度-500度范围内,该款从设计上具有防水、防腐、耐震动、读数直观、坚固耐用等特点,广泛应用于石油、化工、船舶、机械、发电、纺织、印刷等工业场合内。
四、性能特点:

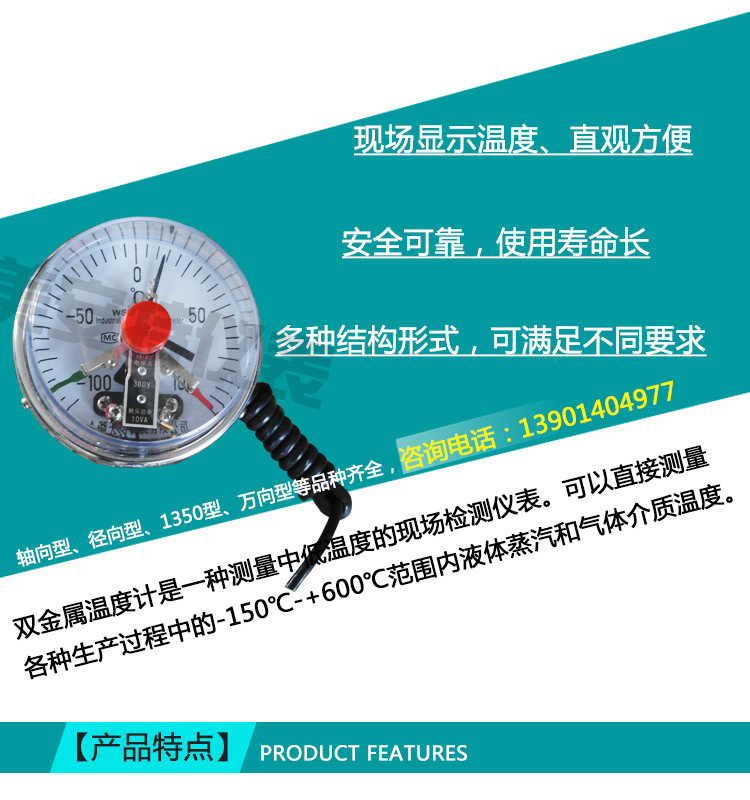

1、现场显示温度,直观方便;安全可靠,使用寿命长;
2、多种结构形式,可满足不同要求。无汞害,易读数,坚固耐震。
3、保护管材为1Gr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强。
4、抽芯式温度计可不停机短时间维护或更换机芯。
5、一体式有轴向型、径向型、135o型、万向型等品种齐全,适应于各种现场安装的需要。
五、技术指标:
1、测量范围:-80~40℃,-40~80℃,0~50、100、150、200、250℃,或由用户指定;
2、精度等级:1.5级;
3、工作压力:zui大使用压力4.0Mpa;
4、F4包层厚度:~0.8mm,也可由用户指定;
5、质量检验:采用电火花微孔探伤检测,电压12KV,频率1.6×106Hz不击穿;
6、金属保护管材质:ICr18Ni9Ti;或由用户指定;
7、金属保护管外径:Φ6,Φ8,Φ10,Φ12;
8、连接尺寸:(1)可动外螺纹:M27×2,G3/4,G1/2,或由用户指定;
(2)法兰连接:DN15,20,25等,HG20593,或由用户指定;
9、指示表外径:D=Φ80,Φ100,Φ150。
